● Efficient filtration with low back flushing water consumption and short time
● Pneumatic drive automatic back flushing, lower feed pressure requirements and lower system power consumption
● Mixed back flushing of air and water make it clean thoroughly and applicable for complex fluid such as viscous colloid, fiber particles, etc
● Back flushing cycle can be activated by differential pressure & timing, without an interruption of filtration
● Modular design for space saving, free combination according to the mounting space
● Flange standard optional for ANSI B16.5 / DIN2576 / GB9119
● Filtration grade optional for 50 / 100 / 130 / 200 micron etc, further requirements please refer to the manufacture
● Low maintenance cost, reliable safe operation and long service life

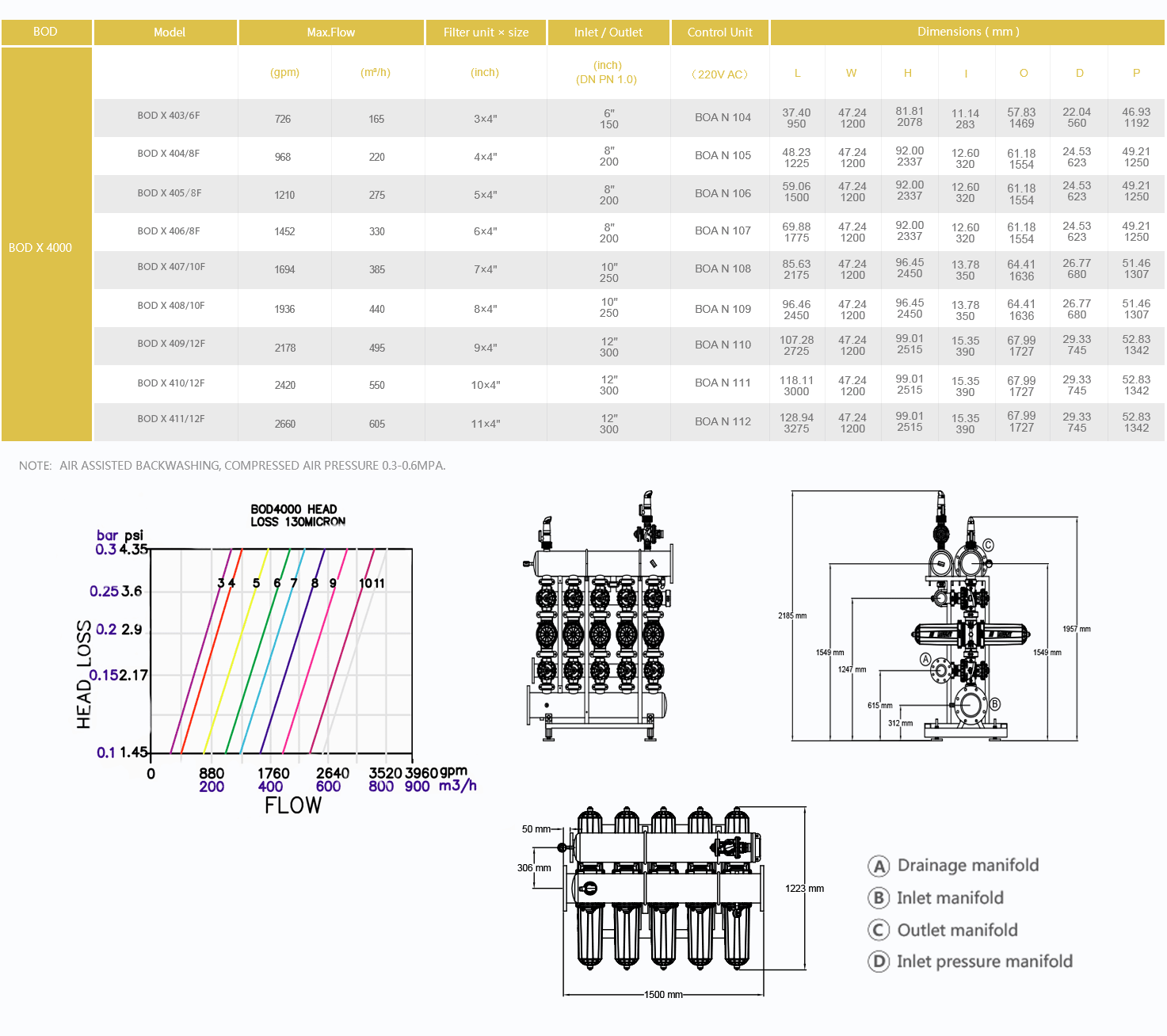

| Unidad de filtro | 4” |
| Max. Presión de trabajo psi（MPa) | 145（1.0） |
| Min. Presión de controlavado psi（MPa) | 36.25(0.25) |
| Material de la carcasa del filtro | Poliamida reforzada con fibra de vidrio |
| Material del disco | PP |
| Material de sellado | Caucho natural y Abrazadera de SS316 |
| Consumo de agua para controlavado gpm(l/s) | 95.1(6) |
| Presion diferencial sugerida para controlavado psi（MPa) | 7.25(0.05) |
| da para controlavado Filtration surface inch²（cm²） | 465(3000) |
| Peso（kg） | 24 |
| PH | 4-13 |
| Temperatura ℉（°C） | 32-140(0-60) |
Filtrado
● Discos filtrantes se comprimen fuertemente en el elemento de filtro bastidor.
● El agua entra en el filtro a través del colector de entrada.
● El agua de entrada pasa por el disco centrífugo, la mayoría de las partículas en el agua son arrojados a la superficie interior de la carcasa del filtro, y se concentra en la parte superior, el resto de partículas siguen pasando en la superficie de los discos durante el filtrado, que reduce considerablemente la frecuencia de limpieza controlavado y el consumo de agua.
● El agua con partículas menores pasa por los canales del disco, para una profunda filtración, y luego el agua limpia mediante el disco interior, pasa para llegar hasta el colector de salida.
● Agua filtrada bajo la presión revers de la parte inferior del marco del filtro, levanta el piston y suleta los discos.
● Multiples de chorros de agua limpia pasa por los agujeros en el elemento de filtro bastidor, giran y sacuden los discos a una velocidad alta para limpiarlos a fondo, aguas residuales despues de esta limpieza pasa al colector de drenaje.
● El piston retorna la posición para comprimir los discos una vez terminado un ciclo de controlavado, y la unidad de filtro comienza el proceso de filtración.
